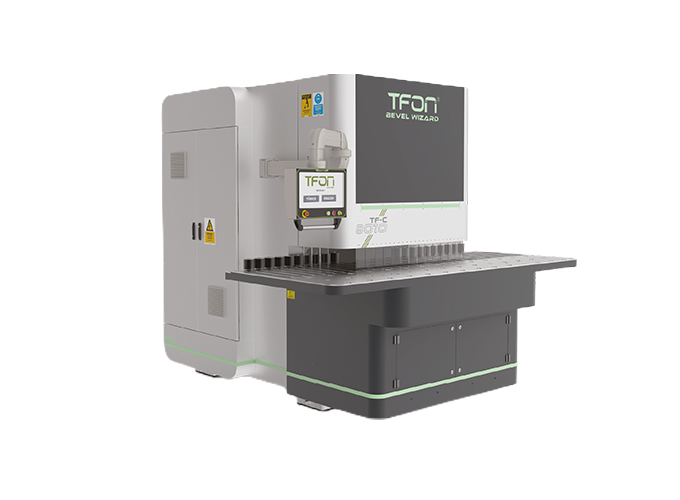

Serie C
Blechstärke, min.-max. (mm)4 - 100
Minimale Materiallänge (mm)400
Minimale Materialbreite (mm)250
Maximale Materiallänge (mm)12000
Maximale Materialbreite (mm)1250
Fasenwinkel (°)-30 / +80
Durchmesser der Schleifbandtrommel (mm)Ø 400
Anfaslösungen für Bleche und Platten
TFON Bevel Wizard® zur Schweißnahtvorbereitung an Platten und Blechen
Anfasmaschinen für die Schweißnahtvorbereitung
TFON ist ein Hersteller von Anfasmaschinen mit Sitz in Konya, Türkei. Die Baureihe TFON Bevel Wizard® fast gerade Kanten an Blechen und Platten von 4–100 mm Dicke für die Schweißnahtvorbereitung an. Für Rohre ist sie nicht ausgelegt.

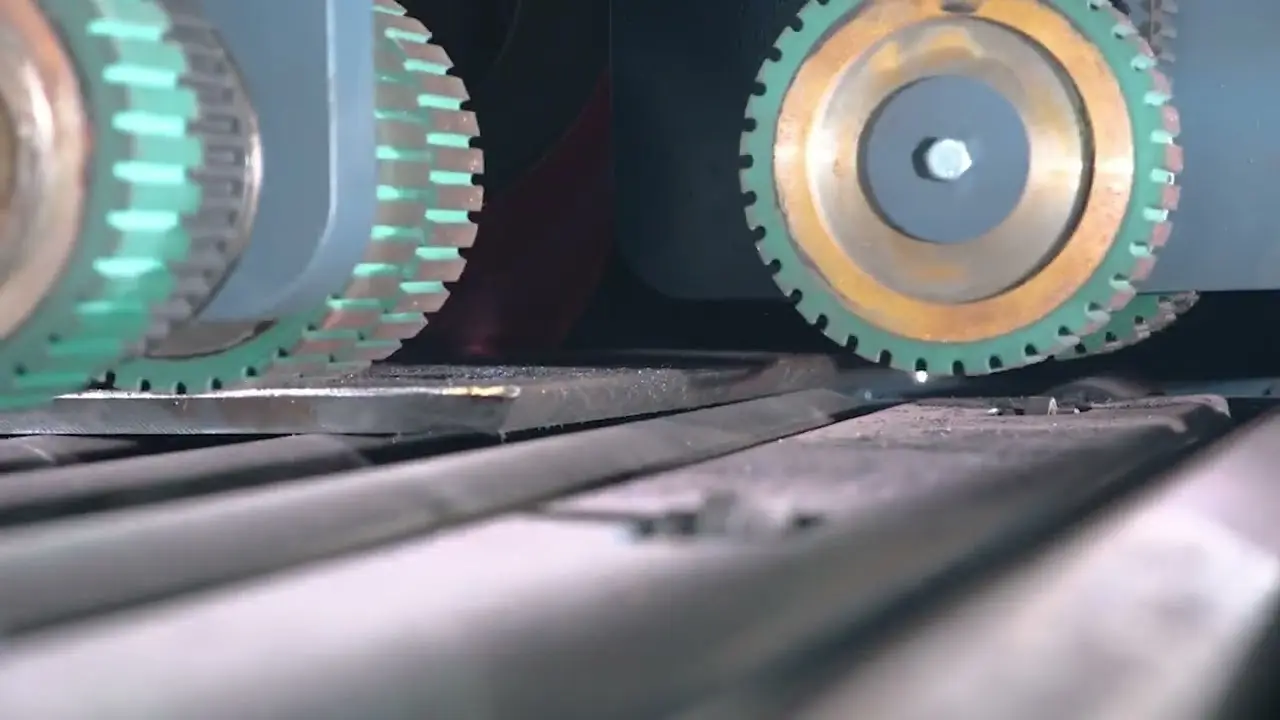

Die Fase entsteht durch Schleifen: Eine Schleifbandtrommel mit Ø 400 mm arbeitet mit 30 m/s Schnittgeschwindigkeit, der Fasenwinkel lässt sich von -30° bis +80° einstellen. Der Vorschub liegt bei 1,0–4,0 m/min.

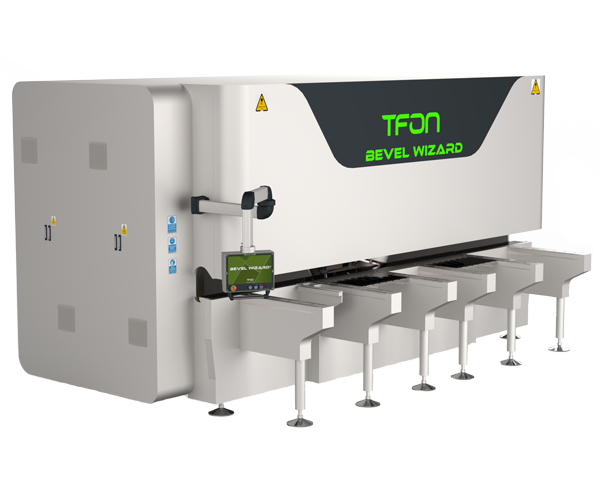

Zwei Tischausführungen stehen zur Wahl. Beim TF-C 8010 L läuft die Platte auf einem Schiebetisch an der Schleifeinheit vorbei, für Bauteillängen von 400 bis 12.000 mm. Beim TF-F 8030 L ist das Werkstück auf einem festen Tisch gespannt, und die Schleifeinheit fährt entlang der Kante. Er bearbeitet Teile von 60 bis 3.000 mm Länge.
Lesen Sie mehr zum Anfasen zur Schweißnahtvorbereitung, bevor Sie Maschinenkonzepte vergleichen.
TFON Bevel Wizard Modelle im Vergleich
Fasenwinkel und Fugenform
Welche Fase die Anfasmaschine herstellen soll, legen Zeichnung und Schweißanweisung (WPS) fest: Fasenwinkel, Steghöhe und Bezugsfläche. Daraus ergibt sich die Fugenform, zum Beispiel eine V-, Y-, HV- oder X-Naht.
Typische Öffnungs- und Flankenwinkel nach DIN EN ISO 9692-1 und die gängigen Fugenformen fasst der Ratgeber Fugenformen beim Schweißen zusammen. Wie sich der Winkel auf Einbrand, Nahtvolumen und Verzug auswirkt, lesen Sie im Beitrag Fasenwinkel und Schweißqualität. Den Ablauf vom Zuschnitt bis zur geprüften Fase beschreibt die Seite Anfasen zur Schweißnahtvorbereitung.
Hersteller von Anfasmaschinen
TFON fertigt die Anfasmaschinen Bevel Wizard® in seinem Werk in Konya, Türkei. Beide Modelle sind für Bleche und Platten gebaut: lange gerade Kanten auf dem TF-C 8010 L: Anfasmaschine für Bleche bis 12 m, kurze und mittellange Zuschnitte auf dem TF-F 8030 L: Anfasmaschine für Zuschnitte bis 3 m.
Brenn- und Plasmateile müssen vor dem Anfasen oft gerichtet und von Schlacke befreit werden. Dafür baut TFON auch Richtmaschinen und Entgratmaschinen. Zum Service gehören Installation und Inbetriebnahme, Bedienerschulung, Wartung und Original-Ersatzteile. TFON Makine exportiert in über 20 Länder.
Passende Ratgeber
Ob Anfasmaschine, Kantenfräsmaschine, Blechkantenfräsmaschine oder Fasenfräsmaschine: Gemeint ist meist eine Maschine für die Schweißnahtvorbereitung an Blech- und Plattenkanten. Der TFON Bevel Wizard® bearbeitet Blechdicken von 4 - 100 mm mit einer Schleiftrommel Ø400 mm und erzeugt Fasenwinkel von -30° bis +80°. Der TF-C 8010 L ist für Bauteillängen bis 12 m ausgelegt, der TF-F 8030 L für kleine und mittlere Teile bis 3.000 mm. Fasenwinkel, Steghöhe und Wurzelspalt kommen aus der Schweißanweisung, nicht aus der Blechdicke.
Häufige Fragen
Auf welche Bezugsfläche bezieht sich der Fasenwinkel?
Auf die Bezugsfläche, die in der Zeichnung angegeben ist. Ein Winkel, gemessen von der Schnittkante, ist nicht derselbe Wert wie ein Winkel, gemessen von der Blechoberfläche. Halten Sie den Bezug deshalb schriftlich fest.
Wie werden Steghöhe und Wurzelspalt festgelegt?
Beide Werte kommen aus der Zeichnung oder der Schweißanweisung. Keiner lässt sich allein aus der Blechdicke ableiten. Die Steghöhe ist der nicht angefaste Bereich am Fuß der vorbereiteten Kante. Sie wird an festgelegten Stellen entlang der Kante geprüft, auch nahe den Enden. Der Wurzelspalt ist der Abstand zwischen den Teilen im zusammengebauten Zustand. Die Maschine bereitet nur die Kante vor. Der Wurzelspalt entsteht bei der Montage und wird in der Schweißanweisung gesondert festgelegt.
Worin unterscheiden sich die Baureihen TF-C und TF-F?
Beide Baureihen bearbeiten Blechdicken von 4 - 100 mm und Fasenwinkel von -30° bis +80°. Sie unterscheiden sich in der Bauteilgröße. Der TF-F 8030 L ist für kleine und mittelgroße Teile ausgelegt: maximal 3.000 mm Bauteillänge, mindestens 60 mm. Der TF-C 8010 L bearbeitet lange Platten bis 12.000 mm Bauteillänge. Ob Sie eine Kantenfräsmaschine, Blechkantenfräsmaschine oder Fasenfräsmaschine suchen: Beide Baureihen übernehmen dieselbe Aufgabe, die Schweißnahtvorbereitung an der Blechkante.
Wie wird eine 12 m lange Platte abgestützt?
Die Platte muss über den gesamten Arbeitsweg abgestützt sein. Der TF-C 8010 L ist mit Schiebetischanordnung für lange gerade Kanten ausgelegt. Ein- und Auslaufabstützung sollten Sie bei der Layoutplanung berücksichtigen.
Kann eine Maschine sowohl anfasen als auch entgraten?
Bei TFON übernehmen das zwei Maschinen: der TFON Bevel Wizard® die Schweißnahtvorbereitung, der TFON Surfacer® das Entgraten und Kantenverrunden. Anfasen und Entgraten sind getrennte Arbeitsschritte, das eine ersetzt das andere nicht. Eine Anfasmaschine erzeugt gezielt eine Fase in einem definierten Winkel. Beim Entgraten wird dagegen unerwünschtes Material entfernt.
Die passende Maschine für Ihre Teile
Nennen Sie uns Werkstoff, Schneidverfahren, Teileabmessungen und den folgenden Arbeitsschritt. Wir empfehlen Ihnen die passende Maschine und Aggregatfolge.
