Blechstärke, min.-max. (mm)
4 - 100

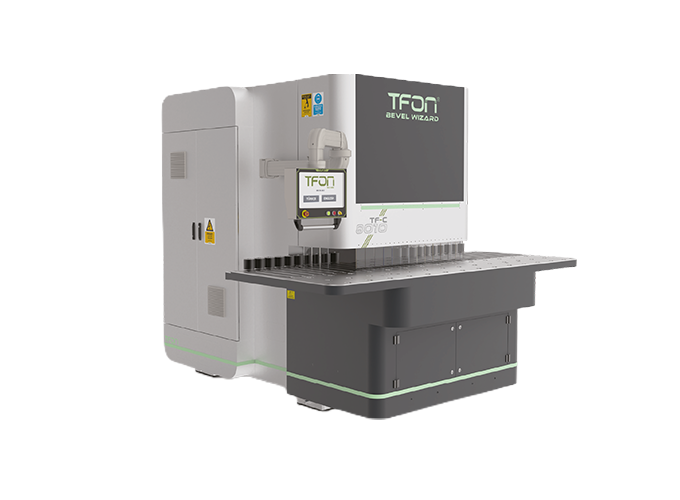

TFON Bevel Wizard® TF-C 8010 L
Der TFON Bevel Wizard® TF-C 8010 L ist eine Anfasmaschine für Platten bis 12.000 mm Länge, die gerade Kanten von 4–100 mm Dicke für das Schweißen anfast. Beim Anfasen langer Platten stellt sich zuerst die Frage nach Abstützung und Transport. Der TFON Bevel Wizard® TF-C 8010 L übernimmt die Schweißnahtvorbereitung an Platten von 4 - 100 mm Blechdicke. Er fast mit Winkeln von -30° bis +80° und verarbeitet Bauteillängen von 400 mm bis 12.000 mm. Der Schiebetisch ist für lange gerade Kanten ausgelegt. Die Anfasmaschine eignet sich für Fertigungen, die lange Platten für das Schweißen vorbereiten.
Minimale Materiallänge (mm)
400
Minimale Materialbreite (mm)
250
Maximale Materiallänge (mm)
12000
Maximale Materialbreite (mm)
1250
Fasenwinkel (°)
-30 / +80
Durchmesser der Schleifbandtrommel (mm)
Ø 400
Vorschubgeschwindigkeit (m/min)
1,0 - 4,0
Schnittgeschwindigkeit Schleifband (m/s)
30
Maschinengewicht (kg)
10000
Angebot anfordern
Schließen
Angebot anfordern
Füllen Sie die unten stehenden Angaben aus, unser Team meldet sich bei Ihnen.

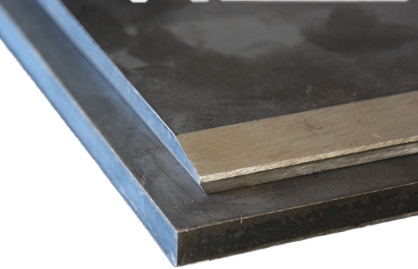

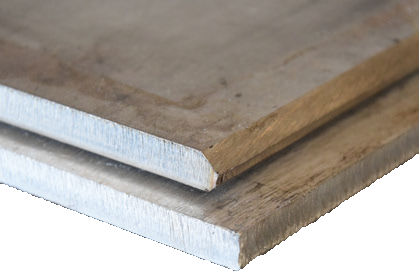

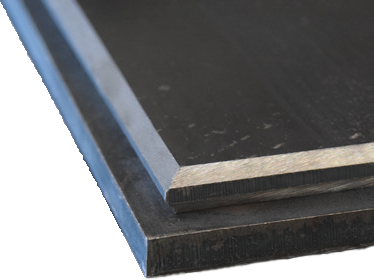

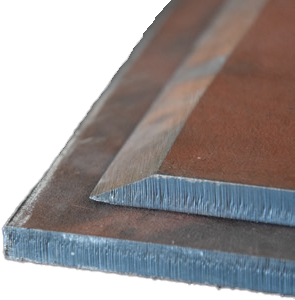

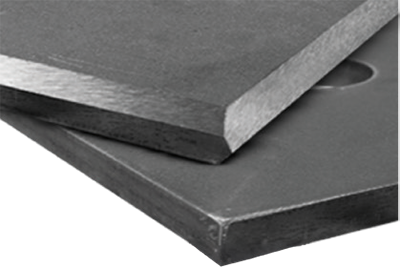

Vorher/Nachher
Vorher/Nachher
Nachher
Vorher
Nachher
Vorher
Nachher
Vorher
Nachher
Vorher
Nachher
Vorher
Nachher
Vorher
Ihre Vorteile
- Fast lange Platten bis 12.000 mm. Der Schiebetisch ist für lange gerade Kanten ausgelegt.
- Blechdicke 4 - 100 mm: Schweißnahtvorbereitung vom dünneren Blech bis zur schweren Platte auf einer Maschine.
- Fasenwinkel von -30° bis +80°: Sie stellen den Winkel aus der Schweißanweisung direkt an der Maschine ein.
- Teilebreite 250 - 1.250 mm, Mindestteillänge 400 mm.
- Schleiftrommel Ø400 mm, Vorschub 1,0 - 4,0 m/min.
Häufige Fragen
Auf welche Bezugsfläche bezieht sich der Fasenwinkel?
Auf die Bezugsfläche in der Zeichnung. Ein Winkel, gemessen von der Schnittkante, ist ein anderer Wert als einer, gemessen von der Blechoberfläche. Halten Sie die Referenz deshalb schriftlich fest. Am TF-C 8010 L stellen Sie den Fasenwinkel zwischen -30° und +80° ein.
Wie werden Steghöhe und Wurzelspalt festgelegt?
Über die Zeichnung oder die Schweißanweisung. Aus der Blechdicke allein lässt sich keiner der beiden Werte ableiten. Die Steghöhe ist der nicht angefaste Teil am Fuß der vorbereiteten Kante. Sie wird an festgelegten Stellen entlang der Kante geprüft, auch nahe den Enden. Der Wurzelspalt ist der Abstand zwischen den Teilen nach dem Zusammenbau. Der TF-C 8010 L bereitet die Kante vor, der Wurzelspalt entsteht erst bei der Montage.
Welche Teilegrößen bearbeitet der TFON Bevel Wizard® TF-C 8010 L?
Blechdicken von 4 - 100 mm, Längen von 400 - 12.000 mm und Breiten von 250 - 1.250 mm verarbeitet der TFON Bevel Wizard® TF-C 8010 L. Lange Platten müssen auf dem ganzen Arbeitsweg abgestützt sein. Der Schiebetisch ist für lange gerade Kanten ausgelegt. Planen Sie Ein- und Auslaufauflagen im Hallenlayout mit ein.
Kann eine Anfasmaschine auch entgraten?
Nein. Anfasen und Entgraten sind zwei getrennte Arbeitsschritte, das eine ersetzt das andere nicht. Beim Anfasen entsteht gezielt eine Fase mit definiertem Winkel. Beim Entgraten wird unerwünschtes Material entfernt. Bei TFON übernimmt der TFON Bevel Wizard® die Schweißnahtvorbereitung, der TFON Surfacer® das Entgraten und Kantenverrunden.
Unterschiede zu den Schwestermodellen
| Modell | Max. Teilelänge (mm) | Blechdicke (mm) | Fasenwinkel (°) |
|---|---|---|---|
| TF-C 8010 L (diese Seite) | 12000 | 4 - 100 | -30 / +80 |

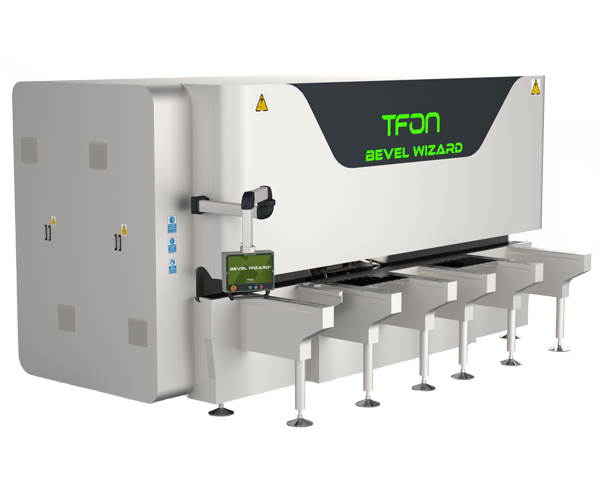

| TF-F 8030 L: Anfasmaschine für Bleche bis 3 m | 3000 | 4 - 100 | -30 / +80 |
