Materialstärke (mm)
0,5-15

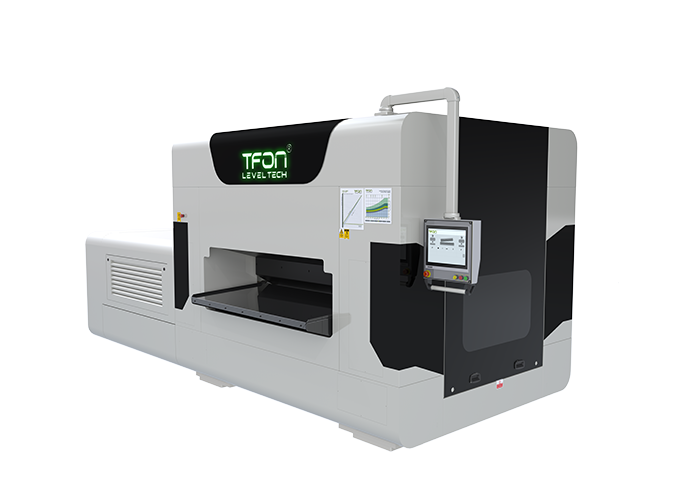

TFON Leveltech® TF-M 5560
Der TFON Leveltech® TF-M 5560 ist eine Richtmaschine mit 600 mm Arbeitsbreite, die schmale Laser-, Stanz- und Plasmateile von 0,5–15 mm Blechdicke mit Richtwalzen eben richtet. Streifen und schmale Zuschnitte von 0,5 - 15 mm Dicke und bis 600 mm Breite: Darauf ist der TFON Leveltech® TF-M 5560 ausgelegt. Er nimmt Teile ab 110 mm Länge auf. Der Richtspalt wird servohydraulisch eingestellt und per PC gesteuert. Mit 12.900 kg Gesamtgewicht passt er in Zellen, in denen schmale Teile in hoher Stückzahl anfallen.
Mindestmateriallänge (mm)
110
Schnellwechsel der Richtwalzen
Optional
Richtspalteinstellung
Servohydraulik / PC-Steuerung
Bildschirm
Touch-Screen
Maximale Materialbreite (mm)
600
Maschinengröße (BxLxH)
2450x2250x3450
Gesamtgewicht (kg)
12900
Angebot anfordern
Schließen
Angebot anfordern
Füllen Sie die unten stehenden Angaben aus, unser Team meldet sich bei Ihnen.
Positionierung mittels 4 Linearführungen
PC-Steuerung
Servohydraulisches System
Überlastschutz
Ausgleichsspaltkontrolle
Rezeptsystem
IV-POINT
Unsere Maschine verwendet vier unabhängige Kolben zur Steuerung des Nivellierspalts und ermöglicht so eine präzise Blechbearbeitung mit einer engen Toleranz von nur 0,1 mm.
T-VISION
Der PC-gesteuerte Touchscreen übernimmt die Funktion des Maschinengehirns und bietet einen vollständigen Überblick über den gesamten Richtprozess. Das Bedienpanel ermöglicht dem Bediener die vollständige Kontrolle und überwacht alle kritischen Details in Echtzeit, sodass die Maschinenleistung auf einen Blick nachvollzogen werden kann.
PRECIPRESS
Bei großen Maschinen beseitigen servo-hydraulische Systeme Verschleiß- und Spielprobleme, die bei mechanischen Antrieben auftreten können, und bieten dadurch eine überlegene Leistung. Selbst unter hohen und großen Belastungen ermöglichen sie eine sofortige Reaktion sowie eine kraftvolle und präzise Steuerung. So wird eine Effizienz und Langlebigkeit erreicht, die über herkömmliche Systeme hinausgeht.
T-GUARD
Diese Funktion arbeitet durch die kontinuierliche Echtzeitüberwachung des Drehmoments des Walzenantriebs sowie der hydraulischen Drucksensoren. Erkennt das System eine Abweichung, die in der Regel durch eine fehlerhafte Dickenangabe verursacht wird, greift es sofort ein, um eine Überlastung zu verhindern. Dadurch bleibt die Maschine über viele Jahre hinweg in optimalem Zustand.
GAPSNAP
Die Maschine ist mit einem leistungsstarken servo-hydraulischen System ausgestattet, das den Richtspalt mit höchster Präzision aktiv steuert. Während das Material durch die Walzen läuft, bleibt der Spalt vollständig konstant. Gleichzeitig werden Durchbiegungen verhindert, sodass bei jedem Werkstück eine gleichmäßige Ebenheit und hohe Genauigkeit erzielt wird.
PARTTRACK
Das integrierte Rezeptspeichersystem ermöglicht es Bedienern, spezifische Bearbeitungsparameter für jedes Werkstück zu speichern und zu laden. Dadurch wird eine gleichbleibende Qualität über verschiedene Chargen hinweg sichergestellt. Durch die Automatisierung dieser Einstellungen werden manuelle Eingabefehler vermieden und mögliche Maschinenschäden durch fehlerhafte Bedienereingriffe verhindert.
Grenzen der Nivellierungskapazität
TFON M-Serie

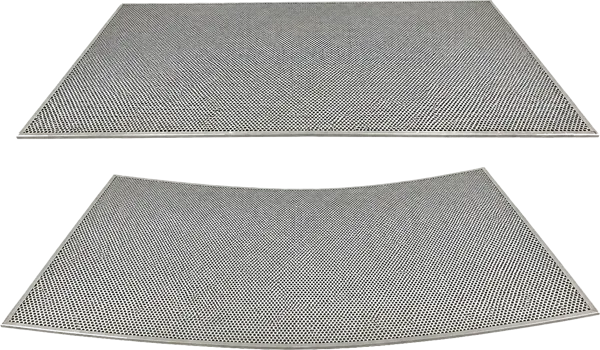

Vorher/Nachher

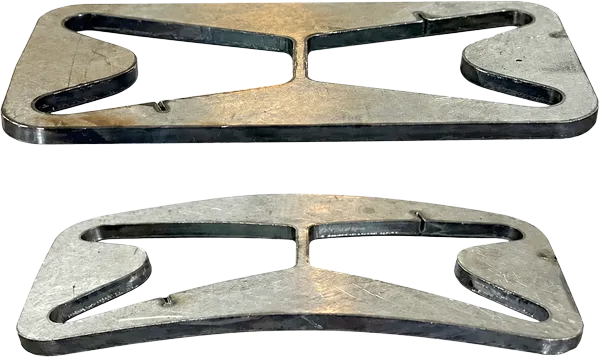

Vorher/Nachher
Nachher
Vorher
Nachher
Vorher
Nachher
Vorher
Ihre Vorteile
- Richtet Verzug aus Schnitt und Wärmeeintrag mechanisch mit Richtwalzen heraus: Bleche und Zuschnitte von 0,5 - 15 mm Dicke.
- 600 mm Arbeitsbreite: kompakt für schmale Streifen und kleine Zuschnitte.
- Servohydraulische Richtspaltregelung, PC-gesteuert.
- Mindestteillänge 110 mm: Auch kurze Zuschnitte lassen sich richten.
- Richten ersetzt kein Spannungsarmglühen. Schreibt Ihre Zeichnung eine Wärmebehandlung vor, planen Sie diese als eigenen Prozessschritt ein.
Häufige Fragen
Ersetzt die Richtmaschine das Spannungsarmglühen?
Nein. Die Maschine richtet mechanisch mit Richtwalzen. Gute Ebenheit heißt noch nicht, dass der Werkstoff spannungsarm ist.
Welche Blechdicken und Breiten richtet der TFON Leveltech® TF-M 5560?
Blechdicken von 0,5 - 15 mm und Breiten bis 600 mm. Die Teile müssen mindestens 110 mm lang sein, damit der TFON Leveltech® TF-M 5560 sie richten kann. Den Richtspalt regelt die Maschine servohydraulisch über eine PC-Steuerung.
Lassen sich Teile mit Bohrungen und Ausschnitten richten?

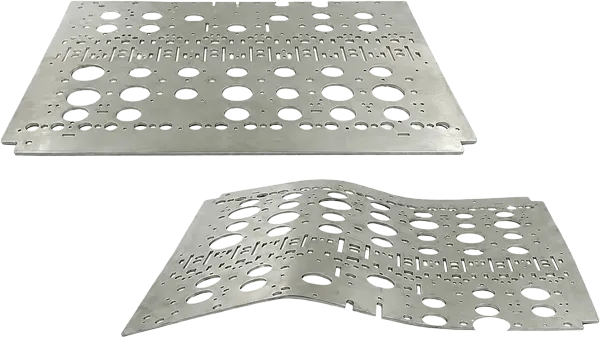

Ja. Teile mit großen Ausschnitten verhalten sich beim Richten aber anders als volles Material gleicher Nenndicke. Wir empfehlen einen Richtversuch mit Musterteilen.
Wie wird die Ebenheit gemessen?
Nach Kriterien, die wir vorab gemeinsam schriftlich festlegen: Messzustand (frei oder abgestützt), Messbereich, Messmittel und Grenzwert laut Zeichnung.
Unterschiede zu den Schwestermodellen
| Modell | Arbeitsbreite (mm) | Blechdicke (mm) | Richtspalteinstellung |
|---|---|---|---|
| TF-M 5560 (diese Seite) | 600 | 0,5-15 | Servohydraulik / PC-Steuerung |
| TF-M 5511: Richtmaschine mit 1.100 mm Arbeitsbreite | 1100 | 0,5-15 | Servohydraulik / PC-Steuerung |
| TF-M 5513: Richtmaschine mit 1.300 mm Arbeitsbreite | 1300 | 0,5-15 | Servohydraulik / PC-Steuerung |
| TF-M 5516: Richtmaschine mit 1.600 mm Arbeitsbreite | 1600 | 0,5-15 | Servohydraulik / PC-Steuerung |
| TF-M 5520: Richtmaschine mit 2.000 mm Arbeitsbreite | 2000 | 0,5-15 | Servohydraulik / PC-Steuerung |
| TF-L 9011: Blechrichtmaschine mit 1.100 mm Arbeitsbreite | 1100 | 1-30 | Servohydraulik / PC-Steuerung |
| TF-L 9013: Blechrichtmaschine mit 1.300 mm Arbeitsbreite | 1300 | 1-30 | Servohydraulik / PC-Steuerung |
Alle Richt- und Spannungsabbau-Maschinen · Alle Modelle vergleichen
