Malzeme Kalınlığı (mm)
0,5-15

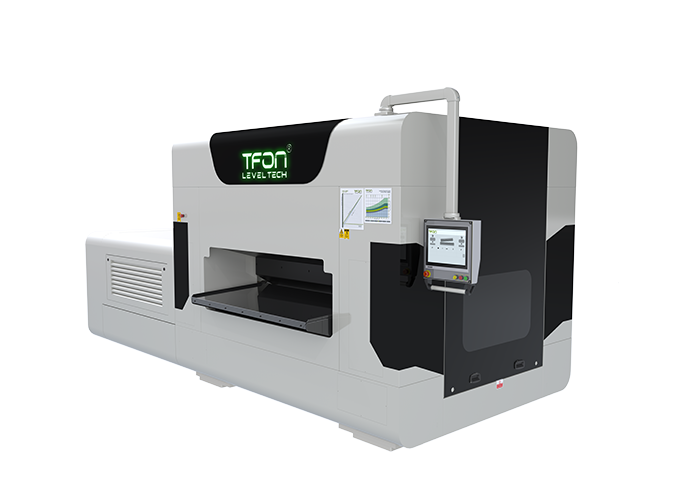

TFON Leveltech® TF-M 5511
TF-M 5511, 1100 mm çalışma genişliğinde bir doğrultma makinesidir; 0,5-15 mm kalınlıktaki lazer ve zımba kesim parçalarda silindirli mekanik doğrultma yapar. 1100 mm'ye kadar enli sac parçalar için TF-M serisinin kompakt modeli TFON Leveltech® TF-M 5511'dir. Makine 0,5-15 mm kalınlıktaki sac ve kesim parçaları doğrultur. 16.650 kg ağırlığındaki gövdede serinin servo hidrolik, PC kontrollü doğrultma aralığı ayarı bulunur; minimum parça uzunluğu 110 mm'dir. Parça eni çoğunlukla 1100 mm'nin altında kalan orta kalınlık işlerine göre boyutlandırıldı.
Minimum Malzeme Uzunluğu (mm)
110
Silindirler İçin Hızlı Değiştirme
Opsiyonel
Konum Koruma Ayarı
Servo Hidrolik / PC Kontrol
Ekran
Dokunmatik
Maksimum Malzeme Genişliği (mm)
1100
Makine Boyutu (ExBxY)
2450x2250x3950
Toplam Ağırlık (kg)
16650
Fiyat teklifi al
Kapat
Fiyat Teklifi Alın
Aşağıdaki bilgileri doldurun; ekibimiz size dönüş yapacaktır.
4 Doğrusal Kılavuz Aracılığıyla Konumlandırma
PC Kontrol
Servo-Hidrolik Sistem
Aşırı Yük Koruması
Konum Koruma
Reçete Sistemi
IV-POINT
Makinemiz, düzleme boşluğunu yönetmek için dört bağımsız piston kullanır ve bu sayede yalnızca 0,1 mm'lik dar bir toleransla hassas sac işleme olanağı sağlar.
T-VISION
Makinenin beyni görevini üstlenen PC kontrollü dokunmatik ekran, tüm doğrultma sürecine genel bir bakış sağlar. Operatörlere tam kontrol sunan bu panel, kritik tüm detayları gerçek zamanlı olarak takip ederek makine performansının tek bir bakışta izlenmesine olanak tanır.
PRECIPRESS
Büyük makinelerde servo-hidrolik sistemler, mekanik sürücülerdeki aşınma ve boşluk sorunlarını ortadan kaldırarak üstün performans sağlar. Yüksek ve büyük yükler altında bile anlık tepki ve güçlü hassas kontrol sunarak geleneksel sistemlerin ötesinde bir verimlilik ve dayanıklılık sağlar.
T-GUARD
Bu özellik, rulolara hareket veren motor torkunu ve hidrolik basınç sensörlerini anlık olarak izleyerek çalışır. Sistem, genellikle hatalı kalınlık girişinden kaynaklanan bir uyumsuzluk tespit ederse, aşırı yüklenmeyi önlemek için anında müdahale eder, böylece makinenin yıllar boyunca en iyi durumda kalmasını sağlar.
GAPSNAP
Makine, düzleştirme boşluğunu yüksek hassasiyetle yöneten yüksek performanslı bir servo-hidrolik sistem donatılmıştır. Parça silindirleri arasından geçerken boşluğun tamamen sabit kalmasını sağlar ve esnemeyi önleyerek her parçada homojen bir doğruluk sunar.
PARTTRACK
Entegre reçete sistemi, operatörlerin her parça için özel işleme parametrelerini kaydetmesine ve yüklemesine olanak tanıyarak farklı partilerde tutarlı kalite sağlar. Bu ayarların otomatik hale getirilmesi, manuel veri giriş hatalarını ortadan kaldırır ve hatalı operatör müdahalelerinden kaynaklanabilecek olası makine hasarlarını önler.
Doğrultma Kapasite Sınırları
TFON M Serisi

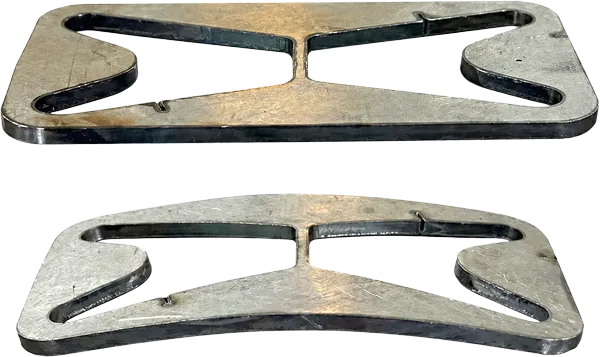

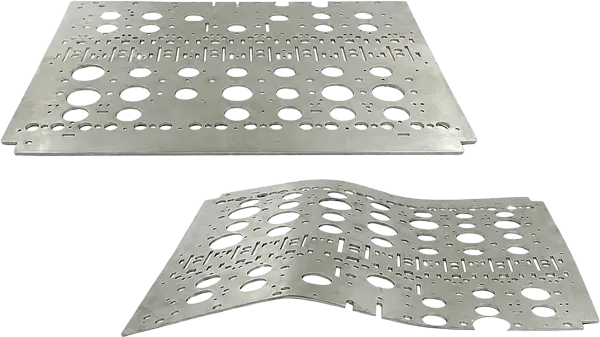

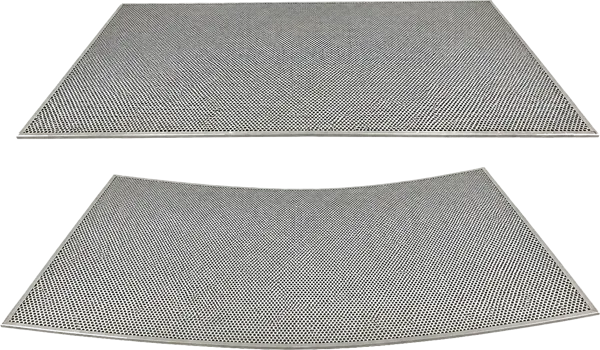

Önce/Sonra
Önce/Sonra
Sonra
Önce
Sonra
Önce
Sonra
Önce
Makinenin Size Kazandırdıkları
- 0,5-15 mm kalınlıktaki sac ve kesim parçalarda kesimden ve ısıdan gelen çarpılmayı silindirli mekanik doğrultmayla giderir.
- 1100 mm çalışma genişliği: ağırlıklı olarak dar parça işleyen atölyelere göre boyutlandırıldı.
- Doğrultma aralığı servo hidrolik olarak ayarlanır, PC'den kontrol edilir.
- 110 mm minimum parça uzunluğu: kısa kesim parçaları da doğrultabilirsiniz.
- Mekanik doğrultma, ısıl gerilim giderme tavlamasının yerini tutmaz. Teknik resminizde ısıl işlem şartı varsa bunu ayrı bir proses olarak planlayın.
Sıkça Sorulan Sorular
Bu makineyle ısıl gerilim giderme de yapabilir miyiz?
Hayır. Makine silindirli mekanik doğrultma yapar. Parçanın düz çıkması, malzemede iç gerilim kalmadığını göstermez.
TFON Leveltech® TF-M 5511 hangi kalınlık ve genişlikteki parçaları doğrultur?
0,5-15 mm kalınlıkta ve 1100 mm'ye kadar genişlikteki parçaları. TFON Leveltech® TF-M 5511'de minimum parça uzunluğu 110 mm, doğrultma aralığı servo hidrolik ve PC kontrollüdür.
Delikli ve boşluklu parçaları da doğrultabilir miyiz?
Evet. Ancak büyük boşluklu parçalar, aynı kalınlıktaki dolu parçadan farklı davranır. Bu yüzden numune testi öneririz.
Düzlük nasıl ölçülüyor?
Ölçüm şartlarını baştan yazılı olarak belirleriz: parçanın serbest mi desteklenmiş mi ölçüleceği, ölçüm alanı, ölçüm aleti ve teknik resimdeki tolerans.
Kardeş Modellerle Farkı
| Model | Çalışma genişliği (mm) | Sac kalınlığı (mm) | Doğrultma aralığı ayarı |
|---|---|---|---|
| TF-M 5560: 600 mm doğrultma makinesi | 600 | 0,5-15 | Servo Hidrolik / PC Kontrol |
| TF-M 5511 (bu sayfa) | 1100 | 0,5-15 | Servo Hidrolik / PC Kontrol |
| TF-M 5513: 1300 mm doğrultma makinesi | 1300 | 0,5-15 | Servo Hidrolik / PC Kontrol |
| TF-M 5516: 1600 mm doğrultma makinesi | 1600 | 0,5-15 | Servo Hidrolik / PC Kontrol |
| TF-M 5520: 2000 mm doğrultma makinesi | 2000 | 0,5-15 | Servo Hidrolik / PC Kontrol |
| TF-L 9011: 1100 mm sac doğrultma makinesi | 1100 | 1-30 | Servo Hidrolik / PC Kontrol |
| TF-L 9013: 1300 mm sac doğrultma makinesi | 1300 | 1-30 | Servo Hidrolik / PC Kontrol |
