Malzeme Kalınlığı (mm)
0,3-5
TFON Leveltech® XS-3520
XS-3520, 200 mm çalışma genişliğinde kompakt bir doğrultma makinesidir; 0,3-5 mm kalınlıktaki küçük lazer ve zımba kesim parçalarda silindirli mekanik doğrultma yapar. Küçük ve ince parçaları doğrultmak için büyük bir hat kurmanız gerekmez. TFON Leveltech® XS-3520, 0,3-5 mm ince sac ve kesim parçaları 35 mm'den başlayan uzunluklarda silindirli mekanik doğrultmayla düzeltir. Doğrultma aralığı servo mekanik kontrollüdür, makinenin toplam ağırlığı 1.700 kg'dır. Küçük lazer ve zımba kesim parçalarla çalışan, yeri dar atölyeler için kompakt bir makinedir.
Minimum Malzeme Uzunluğu (mm)
35
Silindirler İçin Hızlı Değiştirme
Opsiyonel
Konum Koruma Ayarı
Servo Mekanik Kontrol
Ekran
Dokunmatik
Maksimum Malzeme Genişliği (mm)
200
Makine Boyutu (ExBxY)
1430x2230x1710
Toplam Ağırlık (kg)
1700
Fiyat teklifi al
Kapat
Fiyat Teklifi Alın
Aşağıdaki bilgileri doldurun; ekibimiz size dönüş yapacaktır.
4 Doğrusal Kılavuz Aracılığıyla Konumlandırma
PLC Kontrol
Servo Mekanik Sistem
Aşırı Yük Koruması
Konum Koruma
Reçete Sistemi
IV-POINT
Makinemiz, doğrultma boşluğunu yönetmek için dört bağımsız servo-motor kontrollü vidalı kriko sistemi ile güç uygular ve bu sayede yalnızca 0,1 mm'lik dar bir toleransla parçanın hassas doğrultulması ve stresinin giderilmesini sağlar.
T-VISION
Makinenin beyni görevini üstlenen PLC kontrollü dokunmatik ekran, tüm doğrultma sürecine genel bir bakış sağlar. Operatörlere tam kontrol sunan bu panel, kritik tüm detayları gerçek zamanlı olarak takip ederek makine performansının tek bir bakışta izlenmesine olanak tanır.
PRECIPRESS
Servo-mekanik tahrik sistemi, yüksek hassasiyet, hızlı tepki süresi ve tekrarlanabilir performans sunar. Enerji verimli yapısı ve düșük bakım gereksinimi sayesinde üretim süreçlerinde güvenilir çalıșma sağlarken, parçaların doğrultulmasında üstün kalite ve proses istikrarı elde edilmesine yardımcı olur.
T-GUARD
Bu özellik, rulolara hareket veren motor torkunu ve üst kasete hareket veren servo motorları anlık olarak izleyerek çalışır. Sistem, genellikle hatalı kalınlık girişinden kaynaklanan bir uyumsuzluk tespit ederse, aşırı yüklenmeyi önlemek için anında müdahale eder, böylece makinenin yıllar boyunca en iyi durumda kalmasını sağlar.
GAPSNAP
Makine, düzleştirme boşluğunu yüksek hassasiyetle yöneten yüksek performanslı bir servo-mekanik sistem donatılmıştır. Parça silindirleri arasından geçerken boşluğun tamamen sabit kalmasını sağlar ve esnemeyi önleyerek her parçada homojen bir doğruluk sunar.
PARTTRACK
Entegre reçete sistemi, operatörlerin her parça için özel işleme parametrelerini kaydetmesine ve yüklemesine olanak tanıyarak farklı partilerde tutarlı kalite sağlar. Bu ayarların otomatik hale getirilmesi, manuel veri giriş hatalarını ortadan kaldırır ve hatalı operatör müdahalelerinden kaynaklanabilecek olası makine hasarlarını önler.
Doğrultma Kapasite Sınırları
TFON XS Serisi

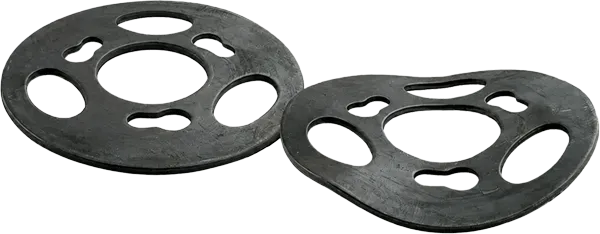

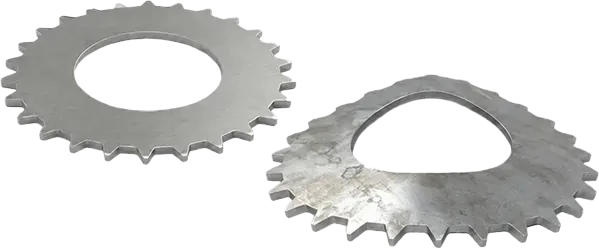

Önce/Sonra
Önce/Sonra
Sonra
Önce
Sonra
Önce
Sonra
Önce
Makinenin Size Kazandırdıkları
- 0,3-5 mm kalınlıktaki ince sac ve küçük kesim parçalarda kesimden ve ısıdan gelen çarpılmayı silindirli mekanik doğrultmayla giderir.
- Kompakt makine: 1.700 kg toplam ağırlığıyla atölyede dar alana sığar.
- Doğrultma aralığı servo mekanik olarak kontrol edilir.
- 35 mm minimum parça uzunluğu: kısa kesim parçaları da doğrultabilirsiniz.
- Mekanik doğrultma, ısıl gerilim giderme tavlamasının yerini tutmaz. Teknik resminizde ısıl işlem şartı varsa bunu ayrı bir proses olarak planlayın.
Sıkça Sorulan Sorular
Bu makineyle ısıl gerilim giderme de yapabilir miyiz?
Hayır. Makine silindirli mekanik doğrultma yapar. Parçanın düz çıkması, malzemede iç gerilim kalmadığını göstermez.
TFON Leveltech® XS-3520 hangi kalınlık ve uzunluktaki parçaları doğrultur?
0,3-5 mm kalınlıktaki ve en az 35 mm uzunluğundaki parçaları. TFON Leveltech® XS-3520'de doğrultma aralığı servo mekanik kontrollüdür. Parçanızın ölçülerine uyup uymadığını teknik değerlendirmede birlikte netleştiririz.
Delikli ve boşluklu parçaları da doğrultabilir miyiz?
Evet. Ancak büyük boşluklu parçalar, aynı kalınlıktaki dolu parçadan farklı davranır. Bu yüzden numune testi öneririz.
Düzlük nasıl ölçülüyor?
Ölçüm şartlarını baştan yazılı olarak belirleriz: parçanın serbest mi desteklenmiş mi ölçüleceği, ölçüm alanı, ölçüm aleti ve teknik resimdeki tolerans.
Kardeş Modellerle Farkı
| Model | Çalışma genişliği (mm) | Sac kalınlığı (mm) | Doğrultma aralığı ayarı |
|---|---|---|---|
| XS-3520 (bu sayfa) | 200 | 0,3-5 | Servo Mekanik Kontrol |
| TF-M 5511: 1100 mm doğrultma makinesi | 1100 | 0,5-15 | Servo Hidrolik / PC Kontrol |
| TF-L 9060: 600 mm sac doğrultma makinesi | 600 | 1-30 | Servo Hidrolik / PC Kontrol |
| TF-L 9011: 1100 mm sac doğrultma makinesi | 1100 | 1-30 | Servo Hidrolik / PC Kontrol |
| TF-L 9013: 1300 mm sac doğrultma makinesi | 1300 | 1-30 | Servo Hidrolik / PC Kontrol |
| TF-L 9016: 1600 mm sac doğrultma makinesi | 1600 | 1-30 | Servo Hidrolik / PC Kontrol |
| TF-L 9020: 2000 mm sac doğrultma makinesi | 2000 | 1-30 | Servo Hidrolik / PC Kontrol |
Tüm Doğrultma & Gerilim Giderme Makineleri · Tüm modelleri karşılaştırın
