Min. - Maks. Parça Kalınlığı (mm)
4 - 100

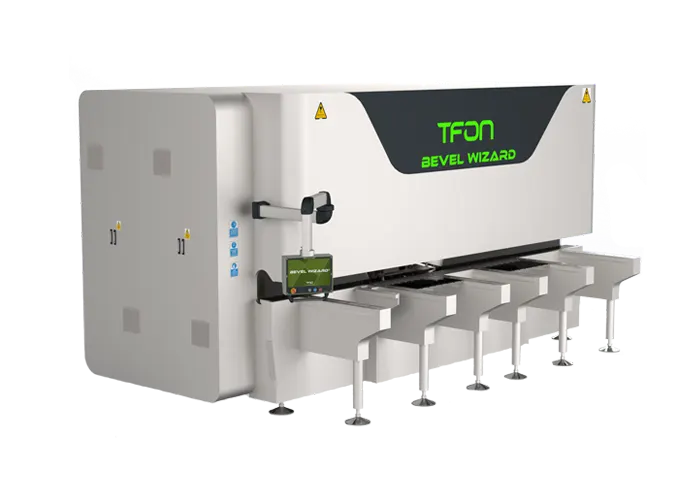

TFON Bevel Wizard® TF-F 8030 L
TF-F 8030 L, 3 metreye kadar parçalar için bir kaynak ağzı açma makinesidir; 4-100 mm kalınlıktaki küçük ve orta boy parçalarda -30° / +80° açı aralığında kaynak ağzı açar. TFON Bevel Wizard® TF-F 8030 L, küçük ve orta boy parçalara kaynak ağzı açmak için tasarlandı. 4-100 mm kalınlık ve 60-3000 mm uzunluktaki parçalarda -30° / +80° açı aralığında çalışır. Parça genişliği 100-1250 mm, tabla taşıma kapasitesi 3.000 kg'dır. Farklı ölçülerde kısa ve orta boy kesim parçalarla çalışan imalat atölyeleri için uygundur.
Minimum Malzeme Uzunluğu (mm)
60
Minimum Malzeme Genişliği (mm)
100
Maksimum Malzeme Uzunluğu (mm)
3000
Maksimum Malzeme Genişliği (mm)
1250
Çalışma Açısı (°)
-30 / +80
Zımpara Tambur Çapı (mm)
Ø 400
Parça İlerleme Hızı (m/dk)
1,0 - 4,0
Zımpara Dönüş Hızı (m/sn)
30
Makine Ağırlığı (kg)
10000
Tablanın Kaldırabileceği Maksimum Ağırlık (kg)
3000
Fiyat teklifi al
Kapat
Fiyat Teklifi Alın
Aşağıdaki bilgileri doldurun; ekibimiz size dönüş yapacaktır.

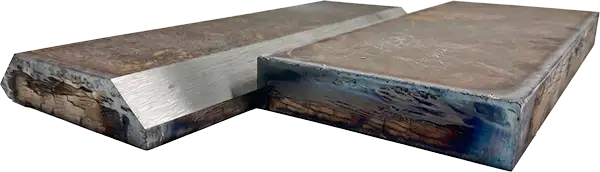

Önce/Sonra
Önce/Sonra
Sonra
Önce
Sonra
Önce
Sonra
Önce
Sonra
Önce
Sonra
Önce
Sonra
Önce
Makinenin Size Kazandırdıkları
- 60 mm minimum parça uzunluğu: kısa kesim parçalara da kaynak ağzı açılır.
- 3000 mm'ye kadar parça uzunluğu ve 100-1250 mm parça genişliğiyle küçük ve orta boy parçaları kapsar.
- 3.000 kg tabla taşıma kapasitesi: kalın ve ağır parçaları tabla üzerinde işlersiniz.
- 4-100 mm kalınlık ve -30° / +80° çalışma açısı aralığı; ağız açısı kaynak prosedürüne göre ayarlanır.
- Ø400 mm zımpara tamburu ve 1,0-4,0 m/dk besleme hızı.
Sıkça Sorulan Sorular
Kaynak ağzı açısını hangi referansa göre vermeliyiz?
Teknik resimde belirtilen referansa göre. Dik kenardan ölçülen açı ile plakanın yüzeyinden ölçülen açı aynı değer değildir, bu yüzden referansı resimde yazın. TF-F 8030 L -30° ile +80° arasında ayarlanır.
Kök yüzünü ve kök aralığını nasıl belirleriz?
İkisi de teknik resimden ya da kaynak prosedüründen gelir; sadece plaka kalınlığına bakarak belirlenmez. Kök yüzü, kaynak ağzının altında işlenmeden kalan bölümdür. Kenar boyunca, uçlara yakın bölgeler dahil belirli noktalarda kontrol edilir. Kök aralığı ise parçalar birleştirildiğinde aradaki boşluktur: TF-F 8030 L kenarı hazırlar, kök aralığı montajda oluşur.
TFON Bevel Wizard® TF-F 8030 L hangi ölçülerdeki parçaları işler?
4-100 mm kalınlık, 60-3000 mm uzunluk ve 100-1250 mm genişlik. TFON Bevel Wizard® TF-F 8030 L'nin tabla taşıma kapasitesi 3.000 kg'dır. 3000 mm'den uzun plakalar için TF-C 8010 L'ye bakabilirsiniz.
Kaynak ağzı açma ile çapak almayı aynı makinede yapabilir miyiz?
Hayır, ikisi ayrı işlemlerdir ve biri diğerinin yerini tutmaz. Kaynak ağzı açmada kenara bilerek belirli açıda bir yüzey açılır; çapak almada ise istenmeyen malzeme alınır. Bizde kaynak ağzı açma için Bevel Wizard®, çapak alma ve kenar yuvarlama için Surfacer® makineleri kullanılır.
Kardeş Modellerle Farkı
| Model | Maks. parça boyu (mm) | Parça kalınlığı (mm) | Kaynak ağzı açısı (°) |
|---|---|---|---|
| TF-C 8010 L: 12 m'ye kadar plaka için kaynak ağzı açma makinesi | 12000 | 4 - 100 | -30 / +80 |
| TF-F 8030 L (bu sayfa) | 3000 | 4 - 100 | -30 / +80 |
Tüm Kaynak Ağzı Açma Makineleri · Tüm modelleri karşılaştırın
