Malzeme
Çelik, Alüminyum ve Paslanmaz

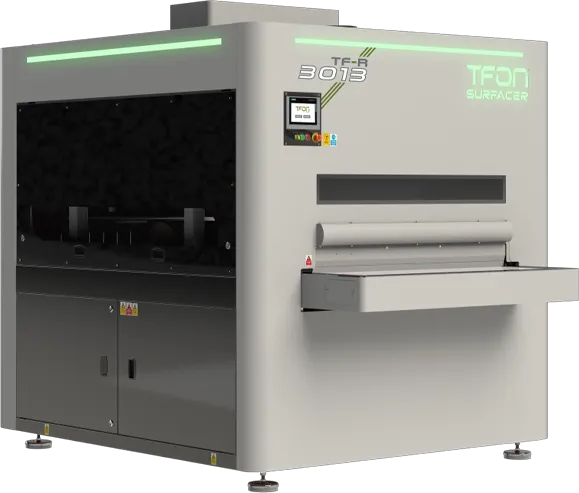

TFON Surfacer® TF-R-3013
TF-R-3013, 1300 mm çalışma genişliğinde bir kenar yuvarlama makinesidir; çapaksız gelen lazer ve zımba kesim parçalarda kenar yuvarlama ve oksit giderme yapar. 1300 mm genişliğe kadar kenar yuvarlama ve oksit giderme: TFON Surfacer® TF-R-3013, 8 adet Ø350 mm mop ile çapaksız kesim parçaların kenarını yuvarlar ve lazer kesimden kalan oksidi kenar yüzeylerinden alır. Uygulamaya göre 120 mm kalınlığa ve 600 kg parça ağırlığına kadar çalışır. Ayrı bir çapak alma adımı olmadan, geniş parçalarda kaplama öncesi kenar hazırlığı isteyen üretimlere yöneliktir.
Maksimum Malzeme Kalınlığı
120 mm'ye kadar, uygulamaya bağlı
Maksimum Malzeme Genişliği (mm)
1300
Minimum Parça Ölçüsü (mm)
50 × 50 (bağlama yöntemine ve parça geometrisine bağlı)
Maksimum Malzeme Ağırlığı (kg)
600
Tabla Genişliği (mm)
1300
Bant Hızı (m/dk)
0,6 - 4,0
Tutucu Sistem
Vakum ve/veya Manyetik
Basınçlı Hava İhtiyacı (bar)
Minimum: 4
Ekran
SIEMENS - 12.1” Dokunmatik
Mop Sayısı
8
Mop Çapı (mm)
Ø350
Mop Boyu (mm)
490
Mop Devri (dev/dk)
300 / 960
Zımpara Bandı Genişliği ve Uzunluğu (mm)
1330x1820
Fiyat teklifi al
Kapat
Fiyat Teklifi Alın
Aşağıdaki bilgileri doldurun; ekibimiz size dönüş yapacaktır.
Aşırı Yük Koruması
Elektropnömatik Salınım Kontrolü
Bağımsız İstasyon Hareketleri
Servo Konum Kontrolü
Reçete Sistemi
Otomatik Lazer Kalınlık Ölçümü
Kalınlık Hata Önleme Sistemi
Dokunmatik Ekran
IProtect
Motor torkunu izleyen Akıllı Aşırı Yük Koruması, malzeme kalınlığındaki tutarsızlıklardan kaynaklanan anormal dirençleri anında tespit eder. Ekrana girilen değer ile gerçek malzeme arasındaki farkı algılayarak zımpara bandını ve temas tamburunu hasara karşı korur.
AutoSwing
Elektropnömatik Osilasyon Kontrolü, zımpara bandının tamburlardan dışarı kaymasını engelleyen sürekli bir salınım hareketi sağlar. Bu sistem, bant stabilitesini korurken sarf malzemelerinin kullanım ömrünü uzatır.
AcTFON
Bizi rakiplerimizden ayıran en özgün özelliğimiz olan Bağımsız İstasyon Hareketleri, her bir işlem istasyonunun servo motorlar aracılığıyla birbirinden bağımsız kontrol edilmesini sağlar. Kalınlık ayarı için konveyörü hareket ettiren rakip sistemlerin aksine, bizim sistemimizde konveyör sabit kalır ve yalnızca istasyonlar hareket eder. Bu yapı, maksimum stabilite ve üretim hatlarına entegrasyonu kolaylaştırır.
T-Servo
Servo Konum Kontrolü sistemi, istasyon hareketlerinde 0,1 mm hassasiyet sağlayarak yüksek doğruluk sunar. Bu kontrol düzeyi, farklı partilerde tutarlı sonuçlar alınmasını garanti ederken, mükemmel finişaj için ultra hassas ayar yapılmasına olanak tanır.
PART TRACK
PartTrack Reçete Depolama sistemi, parça çeşidi çok olan müşterilerimize sunduğumuz bir çözümdür. Bu sistemimiz parça işleme verilerini makine belleğine kaydederek, ihtiyaç duyulduğu zaman ulaşılabilmesini ve tek tek değer girmek yerine tek bir dokunuşla parça adını seçerek, işleme hızının artmasını sağlar.
THE EYE
Malzeme kalınlığını tespit eden Otomatik Lazer Kalınlık Ölçümü, makine ayarlarını otomatik olarak günceller. Bu sayede manuel ölçüm hatalarını ortadan kaldırarak her iş parçası için hızlı ve hatasız bir kurulum sağlar.
GATEWATCH
Mekanik bir algılama sistemiyle donatılmış olan Aşırı Yük Koruması, baskı rulosu üzerinde bulunan bir limit şalteri yani buton sayesinde kalınlık sapmalarını anında tespit eder. Malzeme kalınlığı ekrana girilen değerlerden fazla olduğunda, sistem işlemi durdurarak zımpara bandını ve kauçuk kaplı tamburu çarpma kaynaklı hasarlardan korur.
VTOUCH
Kullanıcı dostu Dokunmatik Kontrol Paneli, tüm makine parametrelerinin tek bir merkezden kolayca yönetilmesini sağlar. İstasyon yükseklikleri ve konveyör hızı gibi ayarların hassas şekilde yapılmasına olanak tanırken, gerçek zamanlı izleme ve arıza teşhis uyarıları ile operasyonel verimliliği artırır.
Makine İstasyonu Konfigürasyonları
Makine İstasyonu Konfigürasyonları
-
R Kenar Yuvarlama
Önce/Sonra
Önce/Sonra
Sarf Malzemeleri
Surfacer Serisi Sarf Malzemeleri
Mop Zımpara
Boyut (mm)
Ø270x250
Kum Değeri
60-400
Boyut (mm)
Ø300x400
Kum Değeri
60-400
Boyut (mm)
Ø350x490
Sarf ömrü malzeme, gelen kenar, temas koşulları ve çalışma döngüsüne bağlıdır. Uygulama koşullarında aşınma ve kabul edilen kenar kalitesi kaydedilmelidir.
Oksit Kaldırma Fırçası
Boyut (mm)
Ø250 / 300
Ağırlık (kg)
3,1kg
Genişlik (mm)
Ø270 / 400
İç Genişlik (mm)
Ø74,5
Esnek tel takım, erişilebilir kesit yüzeylerinde kullanılır. Temizlenen yüzey ve takım aşınması uygulama koşullarında kontrol edilmelidir.
Makinenin Size Kazandırdıkları
Model kodu: TF-R = R (Kenar Yuvarlama). 3013, 1300 mm çalışma genişliğindeki gövdeyi gösterir.
- Çapaksız gelen kesim parçalarda keskin kenarı yuvarlar ve kenar yüzeyindeki oksit tabakasını giderir.
- 1300 mm çalışma genişliği ve 600 kg'a kadar parça ağırlığı; kalınlık uygulamaya göre 120 mm'ye kadar çıkar.
- Kayıtlı reçeteler ve servo kontrollü istasyonlar: parça tipini seçersiniz, makine ayarını kendisi yapar. T-Servo istasyonlar 0,1 mm hassasiyetle konumlanır.
- Vakum ve/veya manyetik tutma sistemi; minimum parça ölçüsü 50 × 50 mm.
- 0,6-4,0 m/dk bant hızı: besleme hızını parçaya ve istenen kaliteye göre ayarlarsınız.
Sıkça Sorulan Sorular
Bu makine parçanın iki yüzünü de işler mi?
Standart işlem tek yüzdendir. Diğer yüz için parça çevrilir ve makineden ikinci kez geçirilir.
TFON Surfacer® TF-R-3013 ile hangi kesim yönteminden gelen parçaları işleyebiliriz?
Lazer ve zımba kesimden gelen parçaları. TFON Surfacer® TF-R-3013'te ayrı bir çapak alma istasyonu yoktur, bu yüzden parçaların çapaksız gelmesi gerekir. Çapaklı parçalar için TF-RB modellerine bakabilirsiniz.
En küçük hangi ölçüdeki parçayı işleyebiliriz?
50 × 50 mm. Bu değer, parçanın nasıl tutulduğuna ve geometrisine göre değişir.
Bu makinede hangi sarf malzemeleri kullanılıyor?
TFON Surfacer® TF-R-3013'te Mop Zımpara ve Oksit Kaldırma Fırçası kullanılır. Paslanmaz çelik işleyecekseniz karbon çeliğinden ayrı sarf malzeme kullanın.
Kardeş Modellerle Farkı
| Model | Çalışma genişliği (mm) | Sac kalınlığı | İstasyonlar |
|---|---|---|---|
| TF-R-2510: 1000 mm kenar yuvarlama makinesi | 1000 | 120 mm'ye kadar, uygulamaya bağlı | R Kenar yuvarlama |
| TF-R-3013 (bu sayfa) | 1300 | 120 mm'ye kadar, uygulamaya bağlı | R Kenar yuvarlama |
| TF-RB-2510: 1000 mm çapak alma makinesi | 1000 | 120 mm'ye kadar, uygulamaya bağlı | R Kenar yuvarlama · B Çapak alma |
| TF-RB-3013: 1300 mm çapak alma makinesi | 1300 | 120 mm'ye kadar, uygulamaya bağlı | R Kenar yuvarlama · B Çapak alma |
| TF-RBC-2510: 1000 mm cüruf ve çapak alma makinesi | 1000 | 120 mm'ye kadar, uygulamaya bağlı | R Kenar yuvarlama · B Çapak alma · C Ağır çapak alma |
| TF-RBC-3013: 1300 mm cüruf ve çapak alma makinesi | 1300 | 120 mm'ye kadar, uygulamaya bağlı | R Kenar yuvarlama · B Çapak alma · C Ağır çapak alma |
| TF-RBF-2510: 1000 mm çapak alma ve satine makinesi | 1000 | 120 mm'ye kadar, uygulamaya bağlı | R Kenar yuvarlama · B Çapak alma · F Satine |
