Materialstärke (mm)
0,3-5
TFON Leveltech® TF-S 3513
Der TFON Leveltech® TF-S 3513 ist eine Feinblech-Richtmaschine mit 1.300 mm Arbeitsbreite, die verzogene Laser- und Stanzteile von 0,3–5 mm Blechdicke mit Richtwalzen eben richtet. Feinblechteile, die sich beim Schneiden verzogen haben, richtet der TFON Leveltech® TF-S 3513 mechanisch mit Richtwalzen. Er verarbeitet 0,3 - 5 mm Dicke und bis 1.300 mm Breite, bei einer Mindestteillänge von 35 mm. Servomechanische Richtspaltregelung, 4.620 kg Gesamtgewicht: Die Maschine ist auf Blechbearbeiter zugeschnitten, deren Teile nicht breiter als 1.300 mm sind.
Mindestmateriallänge (mm)
35
Schnellwechsel der Richtwalzen
Optional
Richtspalteinstellung
Servo-Mechanik-Steuerung
Bildschirm
Touch-Screen
Maximale Materialbreite (mm)
1300
Maschinengröße (BxLxH)
1500x1850x3130
Gesamtgewicht (kg)
4620
Angebot anfordern
Schließen
Angebot anfordern
Füllen Sie die unten stehenden Angaben aus, unser Team meldet sich bei Ihnen.
Positionierung mittels 4 Linearführungen
PLC-Steuerung
Servomechanisches System
Überlastschutz
Standortschutz
Rezeptsystem
IV-POINT
Unsere Maschine bringt die erforderliche Kraft über vier unabhängig voneinander servomotorisch gesteuerte Spindelhubelemente auf und ermöglicht dadurch eine präzise Regelung des Richtspalts. So wird das Werkstück mit einer engen Toleranz von nur 0,1 mm hochpräzise gerichtet und von Eigenspannungen befreit.
T-VISION
Der PLC-gesteuerte Touchscreen übernimmt die Funktion des Maschinengehirns und bietet einen vollständigen Überblick über den gesamten Richtprozess. Das Bedienpanel ermöglicht dem Bediener die vollständige Kontrolle und überwacht alle kritischen Details in Echtzeit, sodass die Maschinenleistung auf einen Blick nachvollzogen werden kann.
PRECIPRESS
Das servomechanische Antriebssystem bietet hohe Präzision, schnelle Reaktionszeiten und eine konstant reproduzierbare Leistung. Dank seiner energieeffizienten Konstruktion und des geringen Wartungsaufwands gewährleistet es einen zuverlässigen Betrieb in den Produktionsprozessen und trägt gleichzeitig zu einer hervorragenden Richtqualität sowie einer hohen Prozessstabilität bei.
T-GUARD
Diese Funktion überwacht kontinuierlich das Drehmoment des Walzenantriebsmotors sowie die Servomotoren, die die obere Kassette bewegen. Erkennt das System eine Abweichung, die in der Regel durch eine fehlerhafte Eingabe der Materialdicke verursacht wird, greift es sofort ein, um eine Überlastung zu verhindern. Dadurch wird die Maschine geschützt und über viele Jahre hinweg in einem optimalen Betriebszustand gehalten.
GAPSNAP
Die Maschine ist mit einem leistungsstarken Servomechanisch System ausgestattet, das den Richtspalt mit höchster Präzision aktiv steuert. Während das Material durch die Walzen läuft, bleibt der Spalt vollständig konstant. Gleichzeitig werden Durchbiegungen verhindert, sodass bei jedem Werkstück eine gleichmäßige Ebenheit und hohe Genauigkeit erzielt wird.
PARTTRACK
Das integrierte Rezeptspeichersystem ermöglicht es Bedienern, spezifische Bearbeitungsparameter für jedes Werkstück zu speichern und zu laden. Dadurch wird eine gleichbleibende Qualität über verschiedene Chargen hinweg sichergestellt. Durch die Automatisierung dieser Einstellungen werden manuelle Eingabefehler vermieden und mögliche Maschinenschäden durch fehlerhafte Bedienereingriffe verhindert.
Grenzen der Nivellierungskapazität
TFON S-Serie

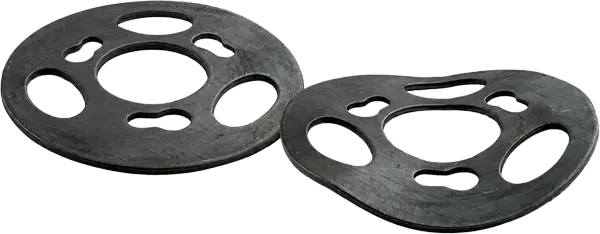

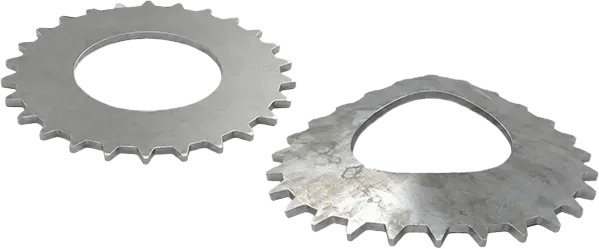

Vorher/Nachher
Vorher/Nachher
Nachher
Vorher
Nachher
Vorher
Nachher
Vorher
Ihre Vorteile
- Richtet Verzug aus Schnitt und Wärmeeintrag mechanisch mit Richtwalzen heraus: Feinbleche und Zuschnitte von 0,3 - 5 mm Dicke.
- 1.300 mm Arbeitsbreite: Das Maschinengestell ist auf Teile bis 1.300 mm Breite ausgelegt.
- Servomechanische Richtspaltregelung.
- Mindestteillänge 35 mm: Auch kurze Zuschnitte lassen sich richten.
- Richten ersetzt kein Spannungsarmglühen. Schreibt Ihre Zeichnung eine Wärmebehandlung vor, planen Sie diese als eigenen Prozessschritt ein.
Häufige Fragen
Ersetzt die Richtmaschine das Spannungsarmglühen?
Nein. Die Maschine richtet mechanisch mit Richtwalzen. Gute Ebenheit heißt noch nicht, dass der Werkstoff spannungsarm ist.
Welche Blechdicken und Breiten richtet der TFON Leveltech® TF-S 3513?
Blechdicken von 0,3 - 5 mm und Breiten bis 1.300 mm. Die Teile müssen mindestens 35 mm lang sein, damit der TFON Leveltech® TF-S 3513 sie richten kann. Der Richtspalt wird servomechanisch geregelt.
Lassen sich Teile mit Bohrungen und Ausschnitten richten?
Ja. Teile mit großen Ausschnitten verhalten sich beim Richten aber anders als volles Material gleicher Nenndicke. Wir empfehlen einen Richtversuch mit Musterteilen.
Wie wird die Ebenheit gemessen?
Nach Kriterien, die wir vorab gemeinsam schriftlich festlegen: Messzustand (frei oder abgestützt), Messbereich, Messmittel und Grenzwert laut Zeichnung.
Unterschiede zu den Schwestermodellen
| Modell | Arbeitsbreite (mm) | Blechdicke (mm) | Richtspalteinstellung |
|---|---|---|---|
| TF-S 3560: Feinblech-Richtmaschine mit 600 mm Arbeitsbreite | 600 | 0,3-5 | Servo-Mechanik-Steuerung |
| TF-S 3511: Feinblech-Richtmaschine mit 1.100 mm Arbeitsbreite | 1100 | 0,3-5 | Servo-Mechanik-Steuerung |
| TF-S 3513 (diese Seite) | 1300 | 0,3-5 | Servo-Mechanik-Steuerung |
| TF-S 3516: Feinblech-Richtmaschine mit 1.600 mm Arbeitsbreite | 1600 | 0,3-5 | Servo-Mechanik-Steuerung |
| TF-L 9011: Blechrichtmaschine mit 1.100 mm Arbeitsbreite | 1100 | 1-30 | Servohydraulik / PC-Steuerung |
| TF-L 9013: Blechrichtmaschine mit 1.300 mm Arbeitsbreite | 1300 | 1-30 | Servohydraulik / PC-Steuerung |
| TF-L 9016: Blechrichtmaschine mit 1.600 mm Arbeitsbreite | 1600 | 1-30 | Servohydraulik / PC-Steuerung |
Alle Richt- und Spannungsabbau-Maschinen · Alle Modelle vergleichen
