Malzeme Kalınlığı (mm)
0,3-5

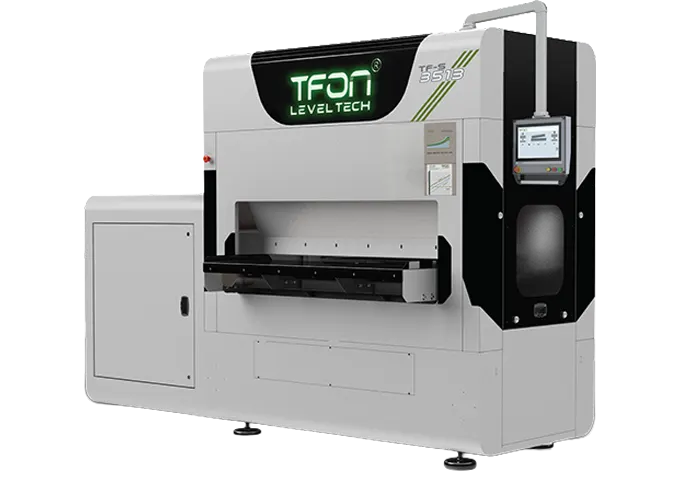

TFON Leveltech® TF-S 3513
TF-S 3513, 1300 mm çalışma genişliğinde bir ince sac doğrultma makinesidir; 0,3-5 mm kalınlıktaki lazer ve zımba kesim parçalarda silindirli mekanik doğrultma yapar. Kesimden sonra eğrilen ince sac parçaları TFON Leveltech® TF-S 3513 silindirli mekanik doğrultmayla düzeltir. Makine 0,3-5 mm kalınlıkta ve 1300 mm genişliğe kadar çalışır; minimum parça uzunluğu 35 mm'dir. Servo mekanik doğrultma aralığı kontrolü ve 4.620 kg ağırlığıyla, parça eni 1300 mm'yi geçmeyen sac atölyeleri için uygundur.
Minimum Malzeme Uzunluğu (mm)
35
Silindirler İçin Hızlı Değiştirme
Opsiyonel
Konum Koruma Ayarı
Servo Mekanik Kontrol
Ekran
Dokunmatik
Maksimum Malzeme Genişliği (mm)
1300
Makine Boyutu (ExBxY)
1500x1850x3130
Toplam Ağırlık (kg)
4620
Fiyat teklifi al
Kapat
Fiyat Teklifi Alın
Aşağıdaki bilgileri doldurun; ekibimiz size dönüş yapacaktır.
4 Doğrusal Kılavuz Aracılığıyla Konumlandırma
PLC Kontrol
Servo Mekanik Sistem
Aşırı Yük Koruması
Konum Koruma
Reçete Sistemi
IV-POINT
Makinemiz, doğrultma boşluğunu yönetmek için dört bağımsız servo-motor kontrollü vidalı kriko sistemi ile güç uygular ve bu sayede yalnızca 0,1 mm'lik dar bir toleransla parçanın hassas doğrultulması ve stresinin giderilmesini sağlar.
T-VISION
Makinenin beyni görevini üstlenen PLC kontrollü dokunmatik ekran, tüm doğrultma sürecine genel bir bakış sağlar. Operatörlere tam kontrol sunan bu panel, kritik tüm detayları gerçek zamanlı olarak takip ederek makine performansının tek bir bakışta izlenmesine olanak tanır.
PRECIPRESS
Servo-mekanik tahrik sistemi, yüksek hassasiyet, hızlı tepki süresi ve tekrarlanabilir performans sunar. Enerji verimli yapısı ve düșük bakım gereksinimi sayesinde üretim süreçlerinde güvenilir çalıșma sağlarken, parçaların doğrultulmasında üstün kalite ve proses istikrarı elde edilmesine yardımcı olur.
T-GUARD
Bu özellik, rulolara hareket veren motor torkunu ve üst kasete hareket veren servo motorları anlık olarak izleyerek çalışır. Sistem, genellikle hatalı kalınlık girişinden kaynaklanan bir uyumsuzluk tespit ederse, aşırı yüklenmeyi önlemek için anında müdahale eder, böylece makinenin yıllar boyunca en iyi durumda kalmasını sağlar.
GAPSNAP
Makine, düzleştirme boşluğunu yüksek hassasiyetle yöneten yüksek performanslı bir servo-mekanik sistem donatılmıştır. Parça silindirleri arasından geçerken boşluğun tamamen sabit kalmasını sağlar ve esnemeyi önleyerek her parçada homojen bir doğruluk sunar.
PARTTRACK
Entegre reçete sistemi, operatörlerin her parça için özel işleme parametrelerini kaydetmesine ve yüklemesine olanak tanıyarak farklı partilerde tutarlı kalite sağlar. Bu ayarların otomatik hale getirilmesi, manuel veri giriş hatalarını ortadan kaldırır ve hatalı operatör müdahalelerinden kaynaklanabilecek olası makine hasarlarını önler.
Doğrultma Kapasite Sınırları
TFON S Serisi
Önce/Sonra
Önce/Sonra
Sonra
Önce
Sonra
Önce
Sonra
Önce
Makinenin Size Kazandırdıkları
- 0,3-5 mm kalınlıktaki ince sac ve kesim parçalarda kesimden ve ısıdan gelen çarpılmayı silindirli mekanik doğrultmayla giderir.
- 1300 mm çalışma genişliği: makine, 1300 mm'ye kadar enli parçalara göre boyutlandırıldı.
- Doğrultma aralığı servo mekanik olarak kontrol edilir.
- 35 mm minimum parça uzunluğu: kısa kesim parçaları da doğrultabilirsiniz.
- Mekanik doğrultma, ısıl gerilim giderme tavlamasının yerini tutmaz. Teknik resminizde ısıl işlem şartı varsa bunu ayrı bir proses olarak planlayın.
Sıkça Sorulan Sorular
Bu makineyle ısıl gerilim giderme de yapabilir miyiz?
Hayır. Makine silindirli mekanik doğrultma yapar. Parçanın düz çıkması, malzemede iç gerilim kalmadığını göstermez.
TFON Leveltech® TF-S 3513 hangi kalınlık ve genişlikteki parçaları doğrultur?
0,3-5 mm kalınlıkta ve 1300 mm'ye kadar genişlikteki parçaları. TFON Leveltech® TF-S 3513'te minimum parça uzunluğu 35 mm, doğrultma aralığı servo mekanik kontrollüdür.
Delikli ve boşluklu parçaları da doğrultabilir miyiz?
Evet. Ancak büyük boşluklu parçalar, aynı kalınlıktaki dolu parçadan farklı davranır. Bu yüzden numune testi öneririz.
Düzlük nasıl ölçülüyor?
Ölçüm şartlarını baştan yazılı olarak belirleriz: parçanın serbest mi desteklenmiş mi ölçüleceği, ölçüm alanı, ölçüm aleti ve teknik resimdeki tolerans.
Kardeş Modellerle Farkı
| Model | Çalışma genişliği (mm) | Sac kalınlığı (mm) | Doğrultma aralığı ayarı |
|---|---|---|---|
| TF-S 3560: 600 mm ince sac doğrultma makinesi | 600 | 0,3-5 | Servo Mekanik Kontrol |
| TF-S 3511: 1100 mm ince sac doğrultma makinesi | 1100 | 0,3-5 | Servo Mekanik Kontrol |
| TF-S 3513 (bu sayfa) | 1300 | 0,3-5 | Servo Mekanik Kontrol |
| TF-S 3516: 1600 mm ince sac doğrultma makinesi | 1600 | 0,3-5 | Servo Mekanik Kontrol |
| TF-L 9011: 1100 mm sac doğrultma makinesi | 1100 | 1-30 | Servo Hidrolik / PC Kontrol |
| TF-L 9013: 1300 mm sac doğrultma makinesi | 1300 | 1-30 | Servo Hidrolik / PC Kontrol |
| TF-L 9016: 1600 mm sac doğrultma makinesi | 1600 | 1-30 | Servo Hidrolik / PC Kontrol |
