Mindestmaterialgröße (mm)
80 x 80

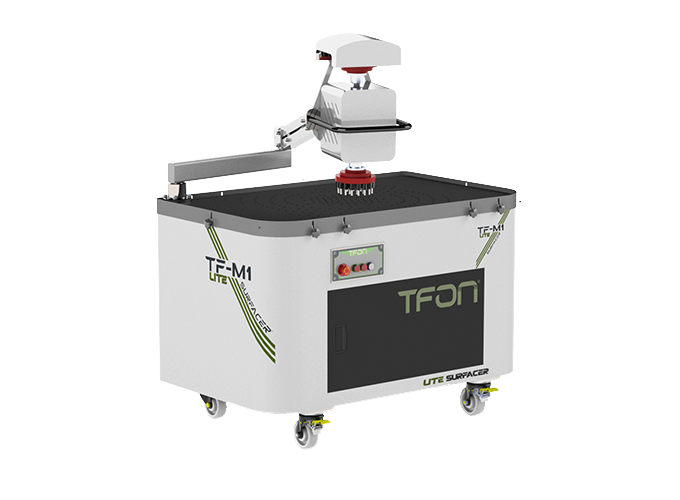

TFON Lite Surfacer® TF-M1 LITE H2
Der TFON Lite Surfacer® TF-M1 LITE H2 ist eine manuelle Entgratmaschine mit zwei Köpfen für Teile bis 800 mm Breite, mit der Sie Laser-, Plasma- und Brennschneidteile entgraten und verrunden. Wechseln die Teilevarianten ständig, lohnt es sich kaum, eine Durchlaufanlage für jeden Auftrag neu einzurichten. Für solche Fälle gibt es den TFON Lite Surfacer® TF-M1 LITE H2, eine manuelle Entgrat- und Kantenverrundungsmaschine. Er bearbeitet Teile von 3 - 200 mm Dicke und bis 800 mm Breite, per Vakuum gehalten, ab 80 × 80 mm Teilegröße. Typische Einsätze sind Prototypen, Nacharbeit nach dem Schweißen und Korrekturen vor der Montage. Ist Reproduzierbarkeit ein schriftliches Abnahmekriterium, brauchen Sie eine automatische Konfiguration.
Maximale Materiallänge (mm)
1500
Materialdickenbereich (mm)
3 - 200
Maximale Materialbreite (mm)
800
Tischbreite (mm)
800
Tischlänge (mm)
1300
Leistungsaufnahme der Maschine (kW)
5.5kW
Teilehaltesystem
Vakuum
Anzahl der Köpfe
2
Angebot anfordern
Schließen
Angebot anfordern
Füllen Sie die unten stehenden Angaben aus, unser Team meldet sich bei Ihnen.

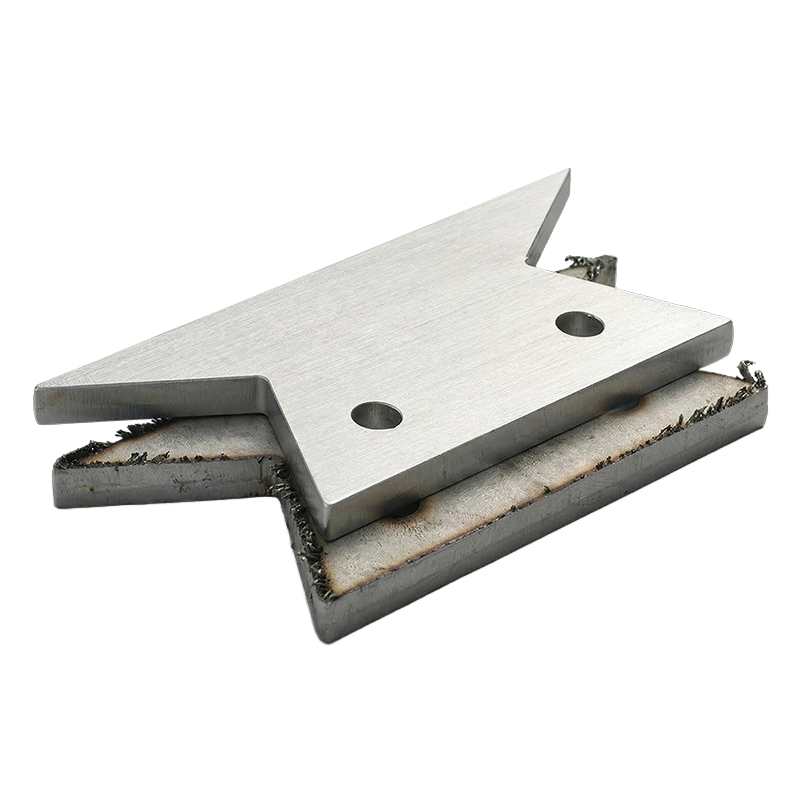

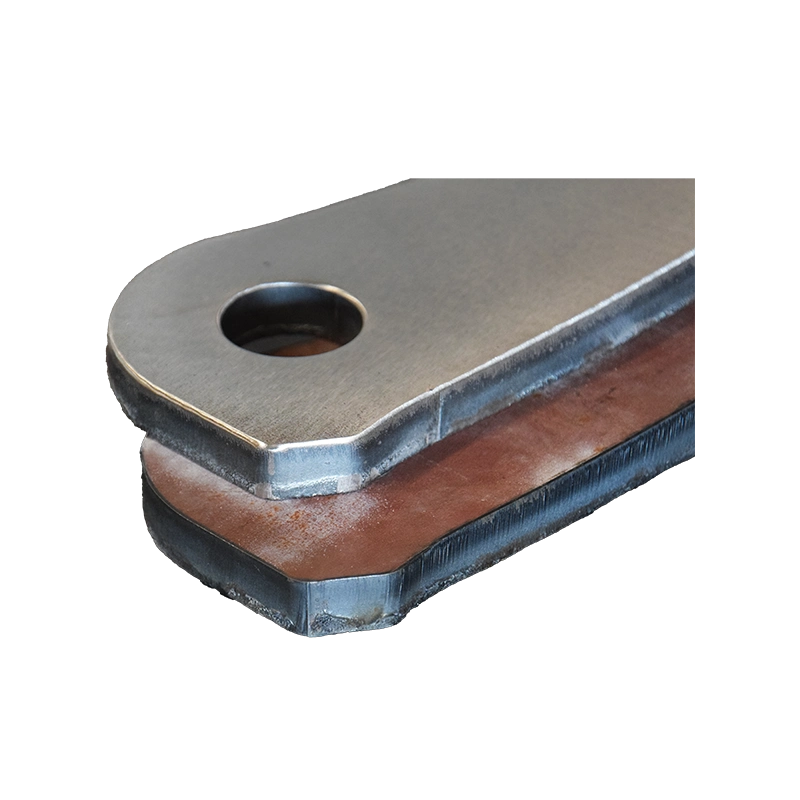

Vorher/Nachher
Vorher/Nachher

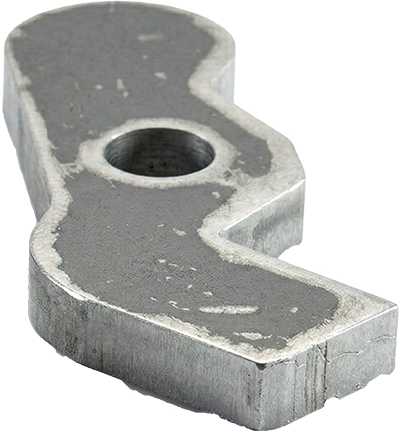

Nachher

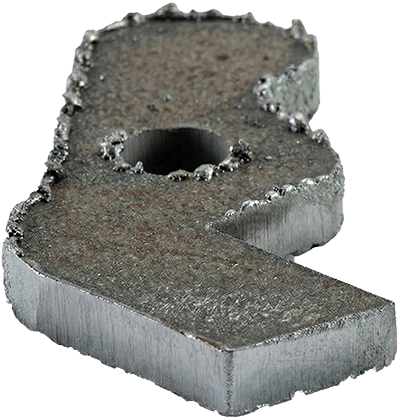

Vorher
Nachher
Vorher
Nachher
Vorher
Nachher
Vorher
Verbrauchsmaterialien
Lite Surfacer-Serie Verbrauchsmaterialien

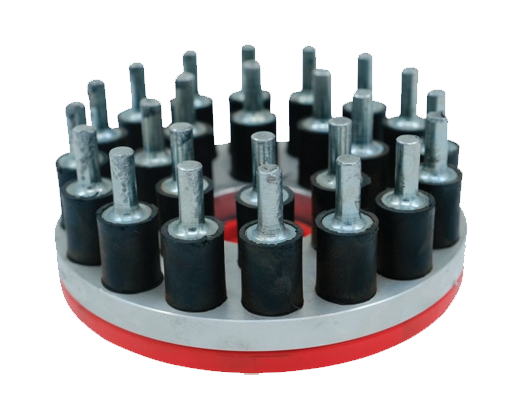

Scheibe zur Entfernung starker Schlacke
Schnellwechselsystem
700rpm
150mm
Die Heavy Slag Removal Disc bricht starke Grate, die durch Schneidverfahren wie Autogen- oder Plasmaschneiden entstehen. Dank ihrer speziellen Pin- und Scheibenkonstruktion entfernt sie dicke und grobe Schlacke mühelos von den Werkstückkanten.
Entgratscheibe
Schnellwechselsystem
2200rpm
Ø150
Die Entgratscheibe führt die Oberflächenreinigung und Entgratung durch, indem sie Grate von der Materialoberfläche entfernt.

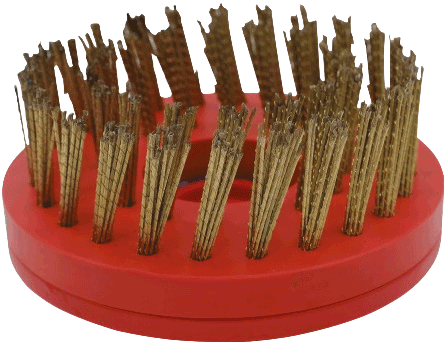

Oxidentfernungsscheibe
Schnellwechselsystem
700rpm
Ø150
Dank ihrer speziellen Drahtstruktur entfernt die Oxidentfernungsscheibe Oxide, die sich auf Materialoberflächen bilden, ohne dass ein zusätzlicher Arbeitsprozess erforderlich ist.

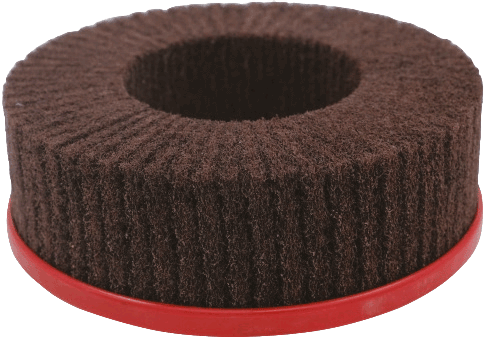

Kantenverrundungsscheibe
Schnellwechselsystem
1600rpm
Ø150
Mit ihrem speziellen Scheibenbürstensystem sorgt die Kantenverrundungsscheibe für eine gleichmäßige Kantenverrundung an jedem Punkt.

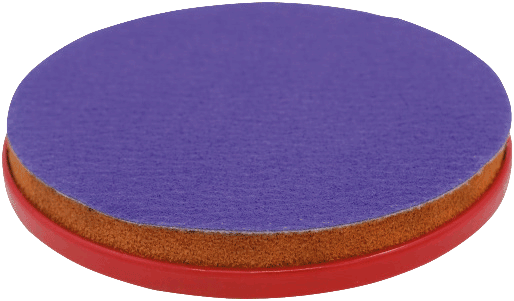

Finishscheibe
Schnellwechselsystem
1600rpm
Ø150
Die Finishscheibe sorgt im letzten Bearbeitungsschritt der Entgratung dafür, dass das Material ein ästhetisch ansprechendes Oberflächenbild erhält.
Ihre Vorteile
- Entgratet und verrundet Prototypen, Mischchargen und Nacharbeitsteile, ohne dass Sie eine automatische Anlage einrichten müssen.
- Dickenbereich 3 - 200 mm: vom Blech bis zur schweren Platte auf einer Maschine.
- Teilebreite bis 800 mm, Vakuum-Werkstückhaltung, Mindestteilgröße 80 × 80 mm.
- Wechselbare Scheiben für schweres Entgraten, Entgraten, Oxidschicht entfernen, Kanten verrunden und Finishschleifen.
- Wichtig zu wissen: Das Ergebnis hängt vom Bediener ab. Fordert Ihre Abnahme schriftlich reproduzierbare Ergebnisse, brauchen Sie eine automatische TFON Surfacer® Konfiguration.
Häufige Fragen
Worin unterscheiden sich TF-M1 LITE H1 und H2?
Der H1 hat einen Kopf, der H2 zwei Köpfe. Der Arbeitsbereich ist bei beiden gleich: 3 - 200 mm Dicke, bis 800 mm Breite, bis 1.500 mm Länge und ein Vakuumtisch mit 800 × 1.300 mm.
Wann lohnt sich eine manuelle Entgratmaschine?
Bei Prototypen, ständig wechselnden Kleinserien, Nacharbeit nach dem Schweißen und Korrekturen vor der Montage. Dafür braucht nicht jede Fertigung eine automatische Durchlaufanlage. Der TFON Lite Surfacer® TF-M1 LITE H2 bearbeitet in diesen Fällen Teile von 3 - 200 mm Dicke.
Welche Verbrauchsmaterialien braucht die Maschine?
Der TFON Lite Surfacer® TF-M1 LITE H2 arbeitet mit Scheiben für starke Schlacke, Entgratscheiben, Oxidscheiben, Kantenverrundungsscheiben und Finishscheiben. Für Edelstahl brauchen Sie eigene Verbrauchsmaterialien, getrennt von denen für Baustahl.
Arbeitet eine manuelle Entgratmaschine reproduzierbar?
Das hängt vom Bediener ab. Ist Reproduzierbarkeit ein schriftliches Abnahmekriterium, brauchen Sie eine automatische Konfiguration. Der Lite Surfacer® ist für Aufgaben gedacht, bei denen Flexibilität wichtiger ist als Reproduzierbarkeit.
Welche Teilegrößen bearbeitet der TFON Lite Surfacer® TF-M1 LITE H2?
Teile von 3 - 200 mm Dicke und bis 800 mm Breite, Mindestgröße 80 × 80 mm. Beim TFON Lite Surfacer® TF-M1 LITE H2 hält ein Vakuum das Teil.
Unterschiede zu den Schwestermodellen
| Modell | Max. Teilebreite (mm) | Blechdicke (mm) | Köpfe |
|---|---|---|---|
| TF-M1 LITE H2 (diese Seite) | 800 | 3 - 200 | 2 |
| TF-M1 LITE H1: manuelle Entgratmaschine mit 800 mm Arbeitsbreite | 800 | 3 - 200 | 1 |
Alle Manuelle Entgrat- und Kantenverrundungsmaschinen · Alle Modelle vergleichen
